Contexte

Durée : 3h

Environnement de travail : PlantUML

Pré-requis : Aucun

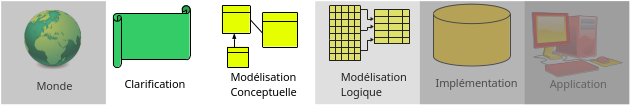

Après la première étape de clarification de la situation dans le processus de conception qui vise à expliciter les détails sur le système à concevoir, on réalise une étape de modélisation conceptuelle de cette situation.

Étape de modélisation conceptuelle

La modélisation conceptuelle est l'étape fondatrice du processus de conception de BD. Elle consiste à abstraire le problème réel posé pour en faire une reformulation qui trouvera une solution dans le cadre technologique d'un SGBD. Si le modèle dominant en conception de bases de données a longtemps été le modèle E-A, le modèle UML se généralise de plus en plus. Parmi les divers diagrammes proposés par le standard UML, en conception de base de données on utilise essentiellement le diagramme de classe.

Nous proposons ici une introduction au diagramme de classes à travers la représentation de classes et d'associations simples.
